                                                                                                                                Самодельный ветряк

с  аксиальным генератором на неодимовых магнитах

 от Яловенко Валерия Григорьевича email yalovenkoval@i.ua

Живу я в маленьком городке Харьковской обл., часный дом, небольшой участок.

Сам я как говорит сосед ходячий генератор идей, так как практически всё в своем хозяйстве сделано своими руками. Ветер хоть и небольшой, но практически постоянно дует, и тем самым соблазняет использовать свою энергию.

После нескольких неудачных попыток с тракторным самовозбуждающим генератором идея создания ветрогениратора засела в мозгу еще больше. Начал искать и после двух месяцев поисков в инете, множества скачанных файлов, прочтенных форумов и советов я окончательно определился с постройкой генератора.

За основу была взята конструкция Бурлака Виктора Афанасьевича http://rosinmn.ru/sam/burlaka/burlaka.html с небольшими конструктивными изменениями.

Основной задачей была постройка генератора с того материала, который есть, с минимумом затрат. Поэтому каждый, кто попытается сделать подобную конструкцию должен исходить с того материала, который у него есть, главное желание и понять принцип работы.



Для изготовления ротора использовал листовой кусок метала толщиной 20мм (что было) с которого по моим чертежам кум выточил и разметил на 12 частей два диска диаметром 150 мм и еще один диск под винт который разметил на 6 частей диаметром 170 мм.



Купил через Интернет 24 шт. дисковых неодимовых магнита 25×8 мм

http://mega-magnit.ru/  тел. (+38)066 11-77-777,  которые приклеил к дискам, (очень выручила разметка). ОСТОРОЖНО НЕ ПОДСТАВЛЯЕТЕ ПАЛЬЦИ!

Перед тем как приклеить магниты к стальному диску маркером нанесите на магниты полярность , это очень поможет вам избежать ошибок. После размещения магнитов(12 шт. на диск и чередуйте полярность), до половины залил их эпоксидной смолой.











Для изготовления статора использовал эмаль-провод ПЭТ-155 диаметром 0,95 мм (купил на частном предприятии Хармедь). Намотал 12 катушек по 55 витков каждая, толщина обмоток получилась 7 мм. Для намотки изготовил несложный разборный каркас. Намотку катушек делал на самодельном намоточном станке. (делал во времена застоя)









Затем разместил 12 катушек по шаблону и  зафиксировал их положение изолентой на тканевой основе. Выводы катушек распаял последовательно начало с началом ,конец с концом. Я использовал 1 фазную схему включения.















Для изготовления формы под заливку катушек эпоксидной смолой склеил две прямоугольные заготовки 4 мм фанеры. После высыхания получилась прочная 8 мм заготовка. С помощью сверлильного станка и приспособления (балерина) вырезал в фанере отверстие диаметром 200 мм, а с вырезанного диска вырезал центральный диск диаметром 60 мм. Заранее  заготовленные ДСП заготовки прямоугольной формы обтянул плёнкой и по краях закрепил стиплером, затем по разметке разместил вырезанный центр (обтянутый скотчем), а  также вырезанную заготовку,  обмотанную скотчем.











Форму до половины залил эпоксидной смолой, на дно положил стеклоткань, затем катушки, сверху стеклоткань, долил эпоксидку, немного выждал и сверху сдавил вторым куском ДСП также обтянутым пленкой. После застывания извлёк диск с катушками, обработал, покрасил, просверлил отверстия







Ступицу, а также основу поворотного узла изготовил с буровой трубы НКТ с внутренним диаметром 63 мм. Были изготовлены гнёзда под 204 подшипник и приварены к трубе. С задней стороны тремя болтами прикручена крышка с прокладкой с маслостойкой резины, с передней стороны прикручена крышка с сальником. Внутрь между подшипниками через специальное отверстие залил автомобильное полусинтетическое масло. На вал надел диск с магнитами, причем поскольку паз под шпонку сделать небыло возможности на валу сделал углубления на половину диаметра шарика с 202 подшипника т.е. 3,5 мм, а на дисках высверлил паз 7 мм сверлом предварительно выточив боночку и запрессовал её в диск. После извлечения боночки в диске получился ровный, красивый паз под шарик.















Далее закрепил статор тремя латунными шпильками, вставил промежуточное кольцо с расчетом чтобы статор не затирало и надел второй диск с магнитами(магниты на дисках должны иметь противоположную полярность, т.е. притягиваться) ЗДЕСЬ ОЧЕНЬ ОСТОРОЖНО С ПАЛЬЦАМИ!











чертежи по которым кум точил детали,извените что от руки ,но кум всё понял,мелочи уточняли в процессе.









 Довольно много приходит писем на мою электронную почту, но вот одно письмо меня удивило и порадовало, письмо это было от Груздева Максима Н., он прислал мне технически правильные чертежи выполненные по моим рисункам.Максим на чертежах заменил 204 подшипник на 205. С разрешения Максима выкладываю эти чертежи, хочу сделать небольшую поправку по чертежам, внутри между подшипниками на вал необходимо надеть распорную втулку, она предотвратит зажимание вала при затягивании гайки, а так вроде бы всё ОКЕЙ.





Винт изготовил с канализационной трубы диаметром 160 мм http://ecotoc.ru/alternative_energy/wind_energy/d120/

Кстати неплохой получается винт.Поэтому принципу изготовлен последний винт с алюминевой трубы 1,3м (смотрите выше)









Разметил трубу, болгаркой вырезал заготовки, по концах  стянул болтами и електрорубанком обработал пакет. Затем раскрутил пакет и каждую лопасть обработал отдельно, подгоняя вес на электронных весах.









Защита от ураганного ветра выполнена по классической зарубежной схеме, т. е. ось вращения смещена от центра. Вот ссылка на сайт  http://www.otherpower.com/otherpower_wind.html

Желающие узнать больше здесь найдут все интересующие вопросы, причем совершенно бесплатно! Мне этот сайт помог очень здорово особенно с чертежами хвоста. Вот пример чертежей с этого сайта.




















Свой хвост ветряка я подгонял методом подпиливания.

Вся конструкция насаженна на два 206 подшипника, которые закреплены на оси с внутренним отверстием под кабель и приваренной к двухдюймовой трубе.









Подшипники плотно входят в корпус ветроустановки, что позволяет без каких либо усилий и люфтов свободно поворачиваться конструкции. Кабель проходит внутри мачты к диодному мосту.(выше смотрите чертежи)

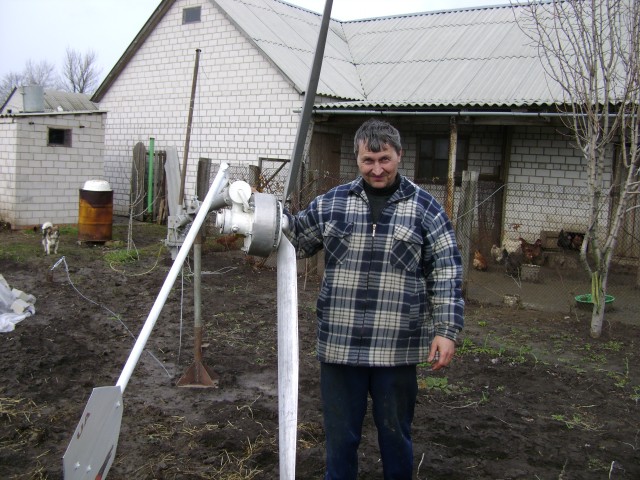

на фото первоначальный вариант









Для изготовления ветроголовки не учитывая двух месяцев поиска решений, ушло полтора месяца, сейчас у нас февраль месяц, снег и холод похоже за всю зиму, поэтому основных испытаний еще не проводил, но даже на этом расстоянии от земли автомобильная лампочка 21 ватт перегорела. Жду весны,  готовлю трубы под мачту. Эта зима пролетела у меня быстро и интересно.

VIDEO можно просмотреть здесь, (двойное нажатие на видео открывает прямую ссылку на youtube), Да, если нравится или не нравится отображайте своё мнение.













Прошло немного времени с того момента когда разместил на сайте свой ветряк, но весна так толком и не пришла, землю копать чтобы замуровать стол под мачту еще нельзя,-земля мёрзлая да и грязь везде, поэтому времени для испытаний на временной 1,5м стойке было предостаточно, а теперь подробней.

После первых испытаний винт случайно зацепил трубу, это я пытался зафиксировать хвост, чтобы ветряк не уходил из под ветра и посмотреть какая будет максимальная мощность. В итоге мощность успел зафиксировать примерно ватт 40, после чего винт благополучно разлетелся на щепки. Неприятно, но наверное полезно для мозгов. После этого я решил поэкспериментировать и намотал новый статор. Для этого изготовил новую форму под заливку катушек .Форму тщательно смазал автомобильным  литолом,  чтобы лишнее не пристало. Катушки теперь немного уменьшил по длине, благодаря чему в сектор теперь поместилось 60 витков 0,95мм толщина намотки 8мм (в конечном итоге статор получился 9 мм), причем длина провода осталась прежней.









В эпоксидку добовил тальк примерно 30%







Винт теперь сделал с более прочной трубы 160мм  и трехлопастным, длина лопасти 800мм.

Новые испытания сразу показали результат, теперь ГЕНА выдавал до 100 ватт, галогенная автомобильная лампочка в 100 ватт  горела в полный накал, и чтобы её не спалить на сильных порывах ветра лампочку  отключал.









замеры на автомобильном акумуляторе 55 А.ч.

Теперь окончательные испытания на мачте, результат опишу поже.













Ну, вот уже середина августа, и как я обещал, попытаюсь закончить эту страничку.

Сначала то, что пропустил

Мачта один из ответственных елементов конструкции









Один из стыков (труба меньшего диаметра входит внутрь большей)











и поворотный узел









теперь остальное

3-х лопастный винт (рыжая канализационая труба диаметром 160мм)











Начну с того, что сменил несколько винтов и остановился на 6-ти лопастном с алюминиевой трубы диаметром 1,3м, хотя большую мощность давал винт с ПВХ трубы 1,7м.

Основная проблема была в том чтобы заставить заряжаться АКБ от малейшего вращения винта и вот здесь на помощь пришел блокинг  генератор  который даже при входном напряжении в 2v дает заряд АКБ - пускай маленьким током, но лучше чем разряд, а на нормальных ветрах вся энергия на АКБ поступает через VD2(смотрите по схеме), и идет полноценный заряд.

Вот здесь можно всё прочитать http://vrtp.ru/index.php?CODE=article&act=categories&article=1759











Конструкция собрана прямо на радиаторе, полунавесным монтажом,если монтаж правильный,- работает без проблем. В некоторых случаях для запуска блокин-генератора возможно уменьшение сопротивления R1 до 500 Ом, трансформатор - феритовое кольцо диаметром 45мм, сечение 8мм на 8мм ( можно намотать на строчном трансе от старого телека), намотан проводом 1мм ,сначала мотал 60 витков ,а сверху равномерно намотал 21 виток











Контролёр заряда тоже использовал самодельный, схема простая, слепил как всегда с того, что было под рукой, нагрузкой служит два витка нихромового провода (при заряженном АКБ и сильном ветре нагревается до красна) Все транзисторы ставил на радиаторы (с запасом), хотя VT1 и VT2 практически не греются, а вот VT3 на радиатор ставить обязательно! (при продолжительном срабатывании контролёра VT3 греется прилично)

фото готового контролёра











простая схемка









Схема подключения ветряка к нагрузке выглядит так



















Вид сзади











Нагрузкой у меня как и планировалось, является свет в туалете и летнем душе + уличное освещение (4 светодиодные лампы которые включаются автоматически через фотореле и освещают двор целую ночь ,с восходом солнца опять срабатывает фотореле которое отключает освещение и идет заряд АКБ .И это на убитой АКБ (в прошлом году снял с авто)

на фото снято защитное стекло ( в верху фотодатчик)











Фотореле купил готовое для сети 220V и переделал на питание от 12V(перемкнул входной конденсатор и последовательно стабилитрону подпаял резистор в 1К)







И ночью









Теперь самое ГЛАВНОЕ!!!

С своего опыта, советовал для начала сделать небольшой ветрячок, набратся опыта и знаний и понаблюдать что можно поиметь с ветров вашей местности,Ведь можно потратить кучу денег, сделать мощный ветряк ,а силы ветра не хватит чтобы получать теже 50 ватт  и будет ваш ветряк типа подводной лодки в гараже. Здесь ЛУЧШЕ СИНИЦА В РУКАХ ЧЕМ ДЯТЕЛ В ЖО-Е!!!







Простейший анемометр.Квадрат сторона 12см на 12см,на нитке 25см привязан тенисный шарик.

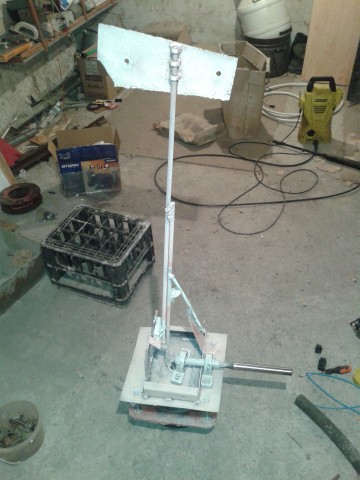

Я сделал вот такой анемометр














Многие читатели  часто задают вопрос ,а сколько выдаёт такой гена?

Пришлось для наглядности сделать небольшое видео













Мы никогда незадумываемся насколько сильным бывает даже маленький ветерок,но стоит посмотреоть с какой скоростью иногда раскручивается турбина и сразу понимаеш какая это мощь

Ветер, ветер ты могуч...(фото со двора)











Процес модернизации ветряка закончен , так он выглядит на даном этапе.На видео его рабочий режим (снимал фотокамерой, поэтому видна дискретность винта, насамом деле он крутится как подорваный). На  очень малых ветрах работает БЛОКИНГ ГЕНЕРАТОР.













Начало подьёма на ветер








А здесь уже на ветру











Все расчеты ветрогенератора  (спасибо Николаю), можно увидеть здесь

http://tng.flybb.ru/topic13.html

Вот сайты, по которым можно отыскать много интересного

Не ленитесь в эти сайты  заглянуть!!!

http://forum.otherenergy.ru/index.php

http://tng.flybb.ru/

http://windpower-russia.ru/forum/index.php

http://alter-energo.ru/profile.php?mode=sendpassword

http://www.rlocman.ru/forum/showthread.php?t=3948

http://evgenb.mylivepage.ru/wiki/index/

http://knigi.tr200.ru/v.php?id=210763

http://rosinmn.ru/

http://www.uv.es/navasqui/

http://www.crashplanet.ru/component/option,com_remository/Itemid,29/func,startdown/id,81/

http://www.magnitos.com.ua/

http://www.supermagnet.ru/

Для Харьковчан и не только

http://www.polus-n.com/contact.html



Всем удачи!!!

Буду рад если хоть немножко комуто помог,все вопросы на стену или email



Для всех кто дочитал эту статью, предлагаю экскурс в еще одну  удачно повторяемую конструкцию



Давненько я не возвращался к этой статье, с момента написания этой статьи прошло более двух лет, за это время  конструкция была повторена много раз, это я могу судить, по отзывам, пришедшим по электронной почте. Многие повторяли конструкцию один в один с моим вариантом, но  те кто ко мне обращался за помощью, я советовал делать только трёхфазный вариант, и результат был намного выше.

С разрешения Михальчук Алексея Викторовича выкладываю одну с достойных повторений, конструкцию трёхфазного генератора.

До знакомства со мной Алексей практически все заготовил для повторения моей конструкции, впоследствии менять практически ничего не стали, за исключением я убедил делать генератор трехфазным. На удивление Алексея генератор получился довольно не плохим, довольно шустро заряжал АКБ,но так как конструкция была временной (Алексей до последнего не верил в успех), то впоследствии этот генератор был демонтирован, было принято решение добавить магнитных полюсов, и более надежно сделать конструкцию. Впоследствии родился 16-ти полюсный аксиальный генератор, могу сказать, что он превзошел все ожидания, даже мои.











Не буду повторяться в описании . Просто в вкратце некоторые данные



12 катушек провод 1.18 ушло 1.5 кг по 75 витков на катушку.
Толщина катушки равна толщине магнита - 8мм
Внутренний диаметр катушек равен диаметру магнитов -25 мм
Магниты 16 пар 25*8
Диски стальные толщина 10 мм диаметр 25см
Лопасти с алюминиевой трубы диаметром 300 мм
Толщина метала 4мм длина лопастей -1м


Такой генератор без проблем выдает более 500 ватт!



Некоторые моменты изготовления генератора смотрим на фото































В процессе эксплуатации этого генератора был выявлен существенный недостаток в конструкции, Алексей пренебрег защитой от ураганных ветров, поэтому были разрушены лопасти. Для всех кто повторят конструкцию с ВЕТРОМ ШУТИТЬ НЕЛЬЗЯ ,необходимо делать защиту от ураганных ветров, выйдет дешевле чем каждый раз менять лопасти.

В данный момент Алексей исправил недоделки, и ветряк приносит ему существенную помощь

Вот Алексей подкинул еще несколько фоток после модерницазии ветряка















и небольшое видео





















слева ветрогенератор с асинхронника, справа генератор  тот что в описании.Ну, вот пока и все, пилите гири, Господа, они золотые!
